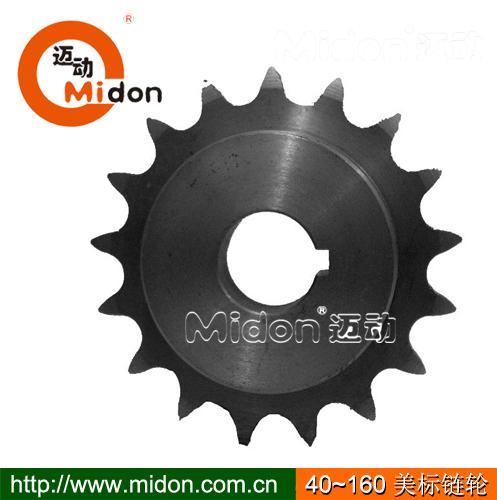

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在發動機輸出軸上；通過鏈條將動力傳遞給驅動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。
直孔鏈輪的優勢特征：
1、鏈輪可適合長時間大扭力下工作，傳遞性能穩定。
2、鏈輪大小輪傳動變化時產生速比的變化。
3、鏈輪易安裝，好維護和方便潤滑，屬于實惠耐用傳動元件。
4、鏈輪使用SC45鋼或鍛鋼，可附加工條件：調質淬火，發黑防銹處理。
5、批量生產加工周期：2~3周。
鏈輪廣泛應用于農業機械、建筑機械、石油機械、采礦、起重、金屬切削機床等行業機械。

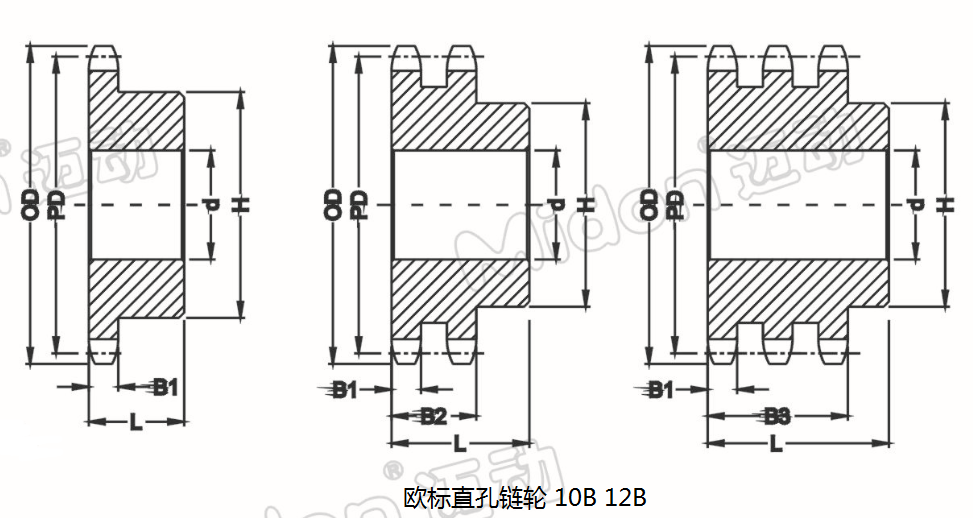

| 歐標10B系列鏈輪 | 歐標12B系列鏈輪 | |||||||||||||||
| 節距(Pitch)=15.875(mm)=5/8" | 節距(Pitch)=19.05(mm)=3/4" | |||||||||||||||
| 齒數Teeth | 外徑O.D | 節徑P.D | B型凸臺Hub | 最大孔徑 | 重量 W.t | 齒數Teeth | 外徑O.D | 節徑P.D | B型凸臺Hub | 最大孔徑 | 重量 W.t | |||||
| 轂徑H | 輪厚L | Bore Max | B型. Kg | A型. Kg | 轂徑H | 輪厚L | Bore Max | B型. Kg | A型. Kg | |||||||
| 9 | 53 | 46.41 | 34 | 25 | 18 | 0.20 | 0.11 | 9 | 63 | 55.7 | 43 | 32 | 25 | 0.40 | 0.22 | |
| 10 | 58 | 51.38 | 40 | 25 | 22 | 0.27 | 0.14 | 10 | 70 | 61.65 | 49 | 32 | 30 | 0.49 | 0.27 | |
| 11 | 64 | 56.35 | 46 | 25 | 28 | 0.33 | 0.17 | 11 | 76 | 67.62 | 51 | 32 | 32 | 0.60 | 0.30 | |
| 12 | 69 | 61.34 | 51 | 25 | 32 | 0.41 | 0.20 | 12 | 83 | 73.6 | 51 | 32 | 32 | 0.69 | 0.38 | |
| 13 | 74 | 66.34 | 51 | 25 | 32 | 0.46 | 0.23 | 13 | 89 | 79.6 | 57 | 32 | 35 | 0.81 | 0.45 | |
| 14 | 79 | 71.34 | 52 | 25 | 32 | 0.52 | 0.27 | 14 | 95 | 85.61 | 62 | 32 | 40 | 0.96 | 0.50 | |
| 15 | 84 | 76.35 | 57 | 25 | 35 | 0.62 | 0.30 | 15 | 101 | 91.62 | 68 | 32 | 45 | 1.10 | 0.60 | |
| 16 | 89 | 81.37 | 62 | 25 | 40 | 0.72 | 0.35 | 16 | 107 | 97.65 | 73 | 32 | 48 | 1.30 | 0.65 | |
| 17 | 94 | 86.39 | 67 | 25 | 45 | 0.83 | 0.40 | 17 | 113 | 103.67 | 73 | 32 | 48 | 1.40 | 0.75 | |
| 18 | 100 | 91.42 | 72 | 28 | 48 | 1.00 | 0.45 | 18 | 119 | 109.71 | 83 | 40 | 55 | 2.00 | 0.84 | |
| 19 | 105 | 96.45 | 73 | 28 | 48 | 1.10 | 0.48 | 19 | 126 | 115.74 | 83 | 40 | 55 | 2.10 | 0.93 | |
| 20 | 110 | 101.48 | 73 | 28 | 48 | 1.20 | 0.50 | 20 | 132 | 121.78 | 83 | 40 | 55 | 2.20 | 1.05 | |
| 21 | 115 | 106.51 | 73 | 28 | 48 | 1.20 | 0.60 | 21 | 138 | 127.82 | 83 | 40 | 55 | 2.30 | 1.15 | |
| 22 | 120 | 111.55 | 73 | 28 | 48 | 1.30 | 0.66 | 22 | 144 | 133.86 | 83 | 40 | 55 | 2.50 | 1.25 | |
| 23 | 125 | 116.58 | 73 | 28 | 48 | 1.30 | 0.72 | 23 | 150 | 139.9 | 83 | 40 | 55 | 2.50 | 1.40 | |
| 24 | 130 | 121.62 | 73 | 28 | 48 | 1.40 | 0.78 | 24 | 156 | 145.95 | 83 | 40 | 55 | 2.60 | 1.50 | |
| 25 | 135 | 126.66 | 73 | 28 | 48 | 1.50 | 0.85 | 25 | 162 | 151.99 | 83 | 40 | 55 | 2.70 | 1.62 | |
| 26 | 140 | 131.7 | 73 | 28 | 48 | 1.50 | 0.90 | 26 | 168 | 158.04 | 83 | 40 | 55 | 2.90 | 1.78 | |
| 27 | 145 | 136.74 | 73 | 28 | 48 | 1.50 | 1.00 | 27 | 174 | 164.09 | 83 | 40 | 55 | 3.00 | 1.90 | |
| 28 | 150 | 141.79 | 73 | 28 | 48 | 1.60 | 1.05 | 28 | 180 | 170.14 | 83 | 40 | 55 | 3.10 | 2.05 | |
| 29 | 155 | 146.83 | 73 | 28 | 48 | 1.70 | 1.12 | 29 | 187 | 176.2 | 83 | 40 | 55 | 3.30 | 2.20 | |
| 30 | 161 | 151.87 | 73 | 28 | 48 | 1.80 | 1.20 | 30 | 193 | 182.25 | 83 | 40 | 55 | 3.40 | 2.35 | |
| 31 | 166 | 156.92 | 73 | 28 | 48 | 1.85 | 1.30 | 31 | 199 | 188.3 | 83 | 40 | 55 | 3.64 | 2.50 | |
| 32 | 171 | 161.96 | 73 | 28 | 48 | 1.90 | 1.35 | 32 | 205 | 194.35 | 83 | 40 | 55 | 3.80 | 2.68 | |
| 33 | 176 | 167.01 | 73 | 28 | 48 | 2.00 | 1.45 | 33 | 211 | 200.41 | 83 | 40 | 55 | 4.00 | 2.85 | |
| 34 | 181 | 172.05 | 73 | 28 | 48 | 2.10 | 1.55 | 34 | 217 | 206.46 | 83 | 40 | 55 | 4.15 | 3.02 | |
| 35 | 186 | 177.1 | 73 | 28 | 48 | 2.20 | 1.65 | 35 | 223 | 212.52 | 83 | 40 | 55 | 4.33 | 3.00 | |
| 36 | 191 | 182.14 | 83 | 35 | 55 | 2.85 | 1.75 | 36 | 229 | 218.57 | 83 | 40 | 55 | 4.52 | 3.40 | |
| 37 | 196 | 187.19 | 83 | 35 | 55 | 2.95 | 1.85 | 37 | 235 | 224.63 | 83 | 40 | 55 | 4.70 | 3.60 | |
| 38 | 201 | 192.24 | 83 | 35 | 55 | 3.05 | 1.95 | 38 | 241 | 230.69 | 83 | 40 | 55 | 4.90 | 3.80 | |
| 39 | 206 | 197.29 | 83 | 35 | 55 | 3.15 | 2.05 | 39 | 247 | 236.74 | 83 | 40 | 55 | 5.10 | 4.00 | |
| 40 | 211 | 202.33 | 83 | 35 | 55 | 3.25 | 2.15 | 40 | 253 | 242.8 | 83 | 40 | 55 | 5.30 | 4.20 | |
| 41 | 216 | 207.38 | 83 | 35 | 55 | 3.40 | 2.25 | 41 | 260 | 248.86 | 93 | 45 | 63 | 6.00 | 4.45 | |
| 42 | 221 | 212.43 | 83 | 35 | 55 | 3.50 | 2.40 | 42 | 266 | 254.92 | 93 | 45 | 63 | 6.40 | 4.63 | |
| 43 | 226 | 217.48 | 83 | 35 | 55 | 3.60 | 2.50 | 43 | 272 | 260.98 | 93 | 45 | 63 | 6.60 | 4.85 | |
| 44 | 231 | 222.53 | 83 | 35 | 55 | 3.70 | 2.60 | 44 | 278 | 267.03 | 93 | 45 | 63 | 6.88 | 5.10 | |
| 45 | 237 | 227.58 | 83 | 35 | 55 | 3.85 | 2.70 | 45 | 284 | 273.09 | 93 | 45 | 63 | 7.10 | 5.30 | |
| 48 | 252 | 242.73 | 83 | 35 | 55 | 4.20 | 3.10 | 48 | 302 | 291.27 | 93 | 45 | 63 | 7.85 | 6.10 | |
| 50 | 262 | 252.83 | 83 | 35 | 55 | 4.50 | 3.40 | 50 | 314 | 303.39 | 93 | 45 | 63 | 8.40 | 6.60 | |
| 54 | 282 | 273.02 | 83 | 35 | 55 | 5.10 | 3.95 | 54 | 338 | 327.63 | 93 | 45 | 63 | 9.50 | 7.70 | |
| 60 | 312 | 303.33 | 83 | 35 | 55 | 6.00 | 4.90 | 60 | 375 | 363.99 | 93 | 45 | 63 | 11.30 | 9.50 | |
| 65 | 338 | 328.58 | 93 | 40 | 63 | 7.40 | 5.75 | 65 | 405 | 394.3 | 107 | 45 | 70 | 13.50 | 11.20 | |
| 70 | 363 | 353.84 | 93 | 40 | 63 | 8.30 | 6.70 | 70 | 436 | 424.61 | 107 | 45 | 70 | 15.30 | 13.00 | |
| 72 | 373 | 363.94 | 93 | 40 | 63 | 8.70 | 7.05 | 72 | 448 | 436.73 | 107 | 45 | 70 | 16.00 | 13.70 | |
| 75 | 388 | 379.1 | 93 | 40 | 63 | 9.35 | 7.70 | 75 | 466 | 454.92 | 107 | 45 | 70 | 17.20 | 14.90 | |
| 80 | 414 | 404.36 | 98 | 45 | 65 | 10.50 | 8.70 | 80 | 496 | 485.23 | 117 | 50 | 80 | 20.00 | 16.90 | |
| 84 | 434 | 424.57 | 98 | 45 | 65 | 11.50 | 9.60 | 84 | 521 | 509.48 | 117 | 50 | 80 | 21.90 | 18.70 | |
| 85 | 439 | 429.62 | 98 | 45 | 65 | 12.00 | 9.95 | 85 | 527 | 515.54 | 117 | 50 | 80 | 22.30 | 19.10 | |
| 90 | 464 | 454.88 | 98 | 45 | 65 | 13.20 | 11.00 | 90 | 557 | 545.85 | 117 | 50 | 80 | 24.60 | 21.40 | |
| 92 | 474 | 464.98 | 98 | 45 | 65 | 13.70 | 11.50 | 92 | 569 | 557.98 | 117 | 50 | 80 | 25.60 | 22.40 | |
| 95 | 489 | 480.14 | 98 | 45 | 65 | 14.40 | 12.30 | 95 | 587 | 576.17 | 117 | 50 | 80 | 27.10 | 23.90 | |
| 96 | 494 | 485.19 | 98 | 45 | 65 | 14.70 | 12.50 | 96 | 593 | 582.23 | 117 | 50 | 80 | 26.70 | 24.40 | |
| 鏈輪排齒參數（美標、歐標） | |||||||||||||||
| 美標 | |||||||||||||||
| 鏈輪號 | 節距 | 滾子直徑 | 齒節高 | 倒角高 | 倒角寬 | 弧半徑 | 齒厚（1～4排） | 齒幅（2～3排） | 齒幅（4排） | 排距 | |||||
| SPROCKET NO: | pitch | Roller Dia | h | A | C | R | T1 | T2/T3 | T4 | B2 | B3 | B2 | B3 | B4 | Pt |
| 25 | 6.35 | 3.30 | 4.0 | 3.2 | 0.8 | 6.8 | 2.8 | 2.7 | 2.4 | 9.1 | 15.3 | 8.8 | 15.2 | 21.6 | 6.4 |
| 35 | 9.525 | 5.80 | 5.0 | 4.8 | 1.2 | 10.2 | 4.3 | 4.1 | 3.8 | 14.2 | 24.4 | 13.9 | 24 | 34.1 | 10.1 |
| 41 | 12.70 | 7.77 | 7.0 | 7.0 | 1.1 | 19.2 | 2.8 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 |
| 40 | 12.70 | 7.92 | 7.0 | 6.4 | 1.6 | 13.5 | 7.2 | 7.0 | 6.5 | 21.4 | 35.8 | 20.9 | 35.3 | 49.7 | 14.4 |
| 50 | 15.875 | 10.16 | 10.3 | 7.9 | 2.0 | 16.9 | 8.7 | 8.4 | 7.9 | 26.5 | 44.6 | 26 | 44.1 | 62.2 | 18.1 |
| 60 | 19.05 | 11.91 | 11.8 | 9.5 | 2.4 | 20.3 | 11.7 | 11.3 | 10.6 | 34.1 | 56.9 | 33.4 | 56.2 | 79.0 | 7.0 |
| 80 | 25.40 | 15.88 | 15.5 | 12.7 | 3.2 | 27.0 | 14.5 | 14.1 | 13.1 | 43.4 | 72.7 | 42.6 | 71.9 | 101.2 | 29.3 |
| 100 | 31.75 | 19.05 | 19.2 | 15.9 | 4.0 | 33.8 | 17.5 | 17.0 | 16.0 | 52.8 | 88.6 | 51.8 | 87.6 | 123.4 | 35.8 |
| 120 | 38.10 | 22.22 | 23.0 | 19.1 | 4.8 | 40.5 | 23.5 | 22.7 | 21.5 | 68.1 | 113.5 | 66.9 | 112.3 | 157.7 | 45.4 |
| 140 | 44.45 | 25.40 | 27.0 | 22.2 | 5.6 | 47.2 | 23.5 | 22.7 | 21.5 | 71.6 | 120.5 | 70.4 | 119.3 | 168.3 | 48.9 |
| 160 | 50.80 | 28.58 | 31.6 | 25.4 | 6.4 | 54.0 | 29.3 | 28.4 | 27.0 | 86.9 | 145.4 | 85.5 | 144 | 202.5 | 58.5 |
| 180 | 57.15 | 35.71 | 36.8 | 28.5 | 7.2 | 61.0 | 33.1 | 32.0 | 30.4 | 97.8 | 163.6 | 96.2 | 162 | 227.8 | 65.8 |
| 200 | 63.50 | 39.67 | 39.6 | 31.8 | 7.9 | 67.5 | 35.5 | 34.1 | 32.5 | 105.7 | 177.3 | 104.1 | 175.7 | 247.3 | 71.6 |
| 240 | 76.20 | 47.62 | 48.5 | 38.1 | 9.5 | 81.0 | 44.1 | 42.7 | 40.7 | 130.5 | 218.3 | 128.5 | 216.3 | 304.1 | 87.8 |
| 歐標（A、B系列鏈輪主要參數） | |||||||||||||||
| 鏈輪號 | 節距 | 滾子直徑 | 齒節高 | 倒角高 | 倒角寬 | 弧半徑 | 齒厚（1～4排） | 齒幅（2～4排） | 排距 | ||||||
| SPROCKET NO: | pitch | Roller Dia | h | A | C | R | T1 | T2/T3 | T4 | B2 | B3 | B4 | Pt | ||
| 4B | 6 | 4 | 4.1 | 3 | 0.6 | 6 | 2.6 | 2.5 | 2.4 | 一 | 一 | 一 | 一 | ||
| 5B | 8 | 5 | 5.3 | 4 | 0.8 | 8 | 2.8 | 2.7 | 2.6 | 8.3 | 13.9 | 19.4 | 5.6 | ||
| 6B | 9.525 | 6.35 | 6.2 | 4.8 | 1 | 10 | 5.3 | 5.2 | 5.0 | 15.4 | 25.6 | 35.6 | 10.2 | ||
| 8B | 12.70 | 8.51 | 8.4 | 6.4 | 1.3 | 13 | 7.2 | 7.0 | 6.8 | 21.0 | 34.9 | 48.5 | 13.9 | ||
| 10B | 15.88 | 10.16 | 10.2 | 7.9 | 1.6 | 16 | 9.1 | 9.0 | 9.0 | 25.6 | 42.2 | 58.8 | 16.6 | ||
| 12B | 19.05 | 12.07 | 11.2 | 9.5 | 2 | 19 | 11.1 | 10.8 | 10.9 | 30.4 | 49.9 | 69.4 | 19.5 | ||
| 16B | 25.40 | 15.88 | 14.6 | 12.7 | 2.5 | 26 | 16.2 | 15.8 | 15.8 | 47.7 | 79.6 | 111.5 | 30.9 | ||
| 20B | 31.75 | 19.05 | 18.0 | 15.9 | 3.5 | 32 | 18.5 | 18.2 | 18.2 | 54.6 | 91.0 | 127.5 | 36.5 | ||
| 24B | 38.10 | 25.40 | 22.4 | 19.1 | 4 | 38 | 24.1 | 23.6 | 23.6 | 72.0 | 120.3 | 168.7 | 48.4 | ||
| 28B | 44.45 | 27.94 | 24.9 | 22.2 | 5 | 44 | 29.4 | 28.8 | 28.8 | 88.4 | 148.0 | 207.6 | 59.6 | ||
| 32B | 50.80 | 29.21 | 28.2 | 25.4 | 6 | 51 | 29.4 | 28.8 | 28.8 | 87.4 | 146.0 | 204.6 | 58.6 | ||
| 40B | 63.50 | 39.37 | 34.9 | 31.8 | 8 | 64 | 36.2 | 35.4 | 35.4 | 107.7 | 180.0 | 252.3 | 72.3 | ||
| 48B | 76.20 | 48.26 | 41.8 | 38.1 | 9 | 76 | 43.3 | 42.5 | 42.5 | 133.7 | 224.9 | 316.1 | 91.2 | ||
| 56B | 88.90 | 53.98 | 50.2 | 44.5 | 11 | 89 | 50.7 | 49.6 | 49.6 | 156.2 | 262.8 | 369.4 | 106.6 | ||
| 64B | 101.60 | 63.50 | 57.8 | 50.8 | 13 | 102 | 57.9 | 56.7 | 56.7 | 176.6 | 296.5 | 416.4 | 119.9 | ||
| 72B | 114.30 | 72.39 | 66.0 | 57.2 | 15 | 114 | 65.2 | 63.8 | 63.8 | 200.1 | 336.4 | 472.7 | 136.3 | ||
鏈輪的安裝要求：
1、根據規范精確選用傳動鏈輪類型。
2、按精確方法將主、從動鏈輪設備到位，且擰緊緊固件使其到達規矩力矩懇求。
3、裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是不是順利、共面，且與鏈罩無干與。
4、檢查設備傳動鏈輪的方位（變速器輸出副軸、輪轂等）情況是不是杰出，否則須維修或更換有關件。
鏈輪使用過程中的注意事項：
1、從動鏈輪應有防松方法與措施。
2、鏈輪和鏈條最好一起更換，若只更換其中之一，會加劇兩頭的磨損。
3、要守時地清洗及光滑傳動鏈條、傳動鏈輪，以前進其運用壽命。
4、從動鏈輪裝車后，應使用調節器和后搖架刻線將后輪軸調正，這么既可避免后輪跑偏，也能避免鏈輪與鏈條的早期磨損。
